基于RFID技术的消防器材巡检管理解决方案

一、概述

　　消防器材的好坏关系着企业的安全，其日常维护与监管非常重要。由于消防器材规格不一、类型和数量众多、地理位置分布较散，维护与监管不便。

　　通过在消防器材上安装RFID电子标签，标签内置消防器材相关信息，采用RFID手持机，对消防器材上的电子标签进行读取，实现消防器材的日常巡检以及维护管理。

二、需求分析

　　● 建立统一的消防器材管理平台，统一登记管理下属各单位全部的消防器材。

　　● 通过账号权限配置，各下属单位管理其所属消防器材

　　● 信息预警。过期消防器材自动以弹窗或电子邮件方式告警

　　● 消防器材巡检。通过制定巡检计划，巡检员持RFID手持机对消防器材进行巡检，巡检数据自动上传系统平台。

三、方案设计

　　 3.1. 方案特点

　　● 系统基于B/S架构，可以实现分级分权限管理，只需分配相应的帐号权限，即可分级管理。系统针对不同的用户角色，可以配置相应的页面、功能、按钮等权限。

　　● 采用可打印抗金属电子标签，粘贴于消防器材表面。

　　● 采用高端RFID平板，实现消防器材巡检

　　 3.2. 系统架构

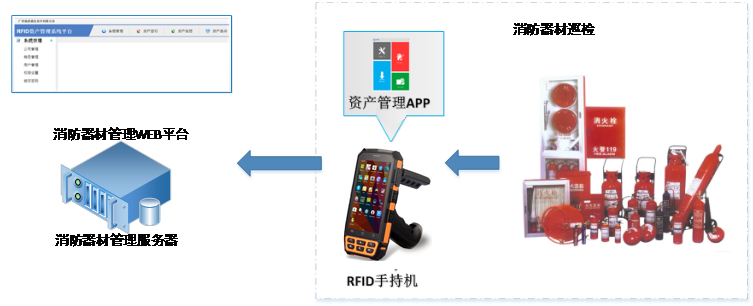

　　系统由RFID电子标签、RFID手持机、以及RFID消防器材管理系统平台构成。

　　● RFID电子标签：粘贴于消防器材表面，内置消防器材数据信息。对于以扫描及巡检为主要需求的消防器材管理应用采用900M UHF无源电子标签。

　　● RFID手持机：主要应用于消防器材巡检与消防器材快速扫描。

　　● RFID消防器材管理系统：主要应用消防器材数据管理、巡检管理等

　　● 手持消防器材管理APP：实现移动式消防器材扫描与消防器材巡检。

四、主要应用流程

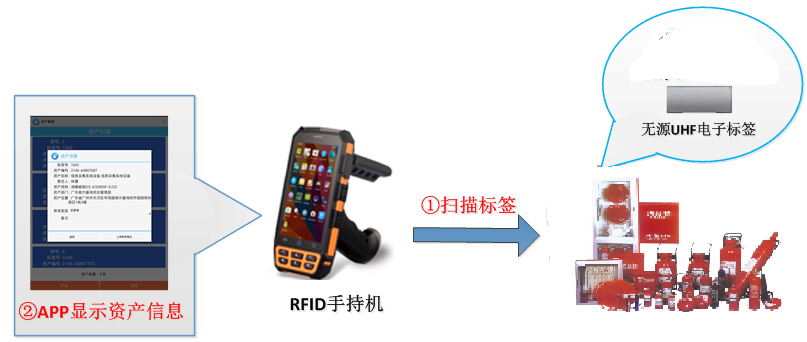

　　 4.1. 消防器材扫描

　　消防器材扫描流程如下：

　　● 用户持RFID手持机，远距离扫描RFID电子标签。

　　● 手持消防器材管理APP根据读取的RFID电子标签信息，自动显示该消防器材信息。

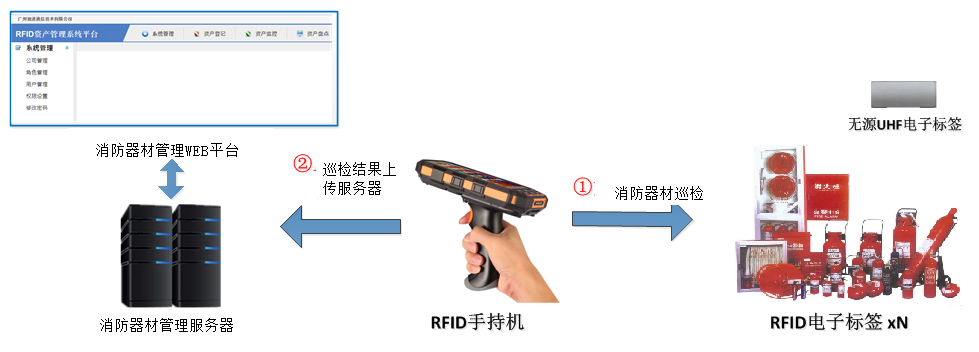

　　 4.2. 消防器材巡检

　　● 用户在消防器材管理后台根据管理要求，选择待巡检的消防器材，生成巡检任务。

　　● 用户持RFID手持机登陆消防器材管理APP，自动下载巡检任务。

　　● 用户持RFID手持机对消防器材进行电子标签进行扫描，对消防器材进行巡检，消防器材管理APP提示扫描到的消防器材信息、已巡检消防器材、未巡检到的消防器材等信息。

　　● 消防器材巡检结果上传至消防器材管理平台。

　　 4.3. 消防器材进出管理 (可选)

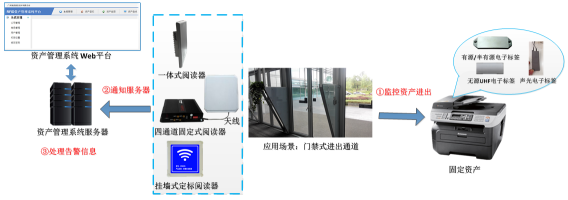

　　在进出通道部署门禁式RFID识读器，对进出通道的消防器材进行识读。

五、平台主要功能

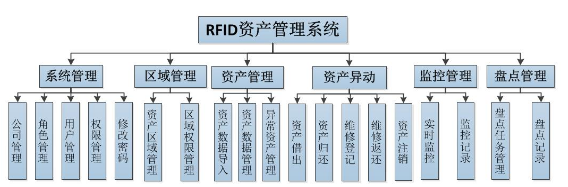

　　5.1. 功能结构图

　　RFID消防器材管理系统平台功能如下图所示。

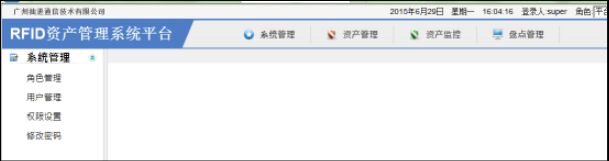

　　5.2. 系统主页面

　　系统主页面如下图所示。

　　 5.3. 系统功能

　　 1) 系统管理

　　系统管理是给系统管理员对整个系统用户进行管理和权限的分配，其下的子功能模块有：角色管理、用户管理、权限设置、修改密码。

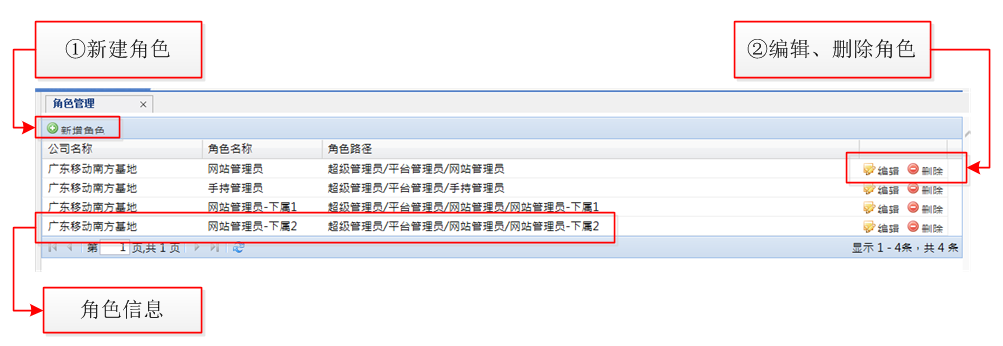

　　 ● 角色管理：对该系统的用户进行角色分配，角色不同则权限也不同。在角色管理页面内能够新建、编辑、删除角色。

　　 ● 用户管理：用户管理是系统管理员对系统用户账号和密码进行管理，可以新增、删除用户、修改用户信息，可修改用户的激活状态。(新建用户默认为未激活状态，需要激活才能使用)

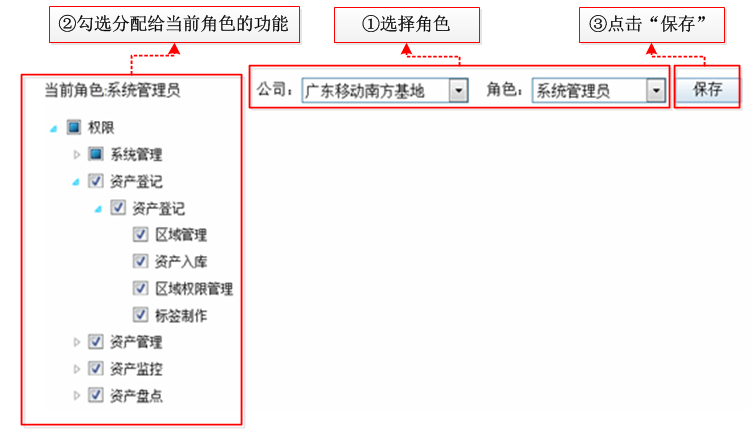

　　 ● 权限设置：权限设置功能是管理员对角色的权限进行分配的功能，每个角色只能使用自己权限内的功能。

　　图2.6 权限设置页面说明图

　　 ● 修改密码：修改密码功能可修改当前用户的登录密码，修改密码需要输入旧的密码.

　　 2) 消防器材管理

　　消防器材管理功能是对消防器材进行管理，包括消防器材登记入库，消防器材信息的修改，删除消防器材和绑定消防器材标签，以及消防器材区域管理、区域权限管理。

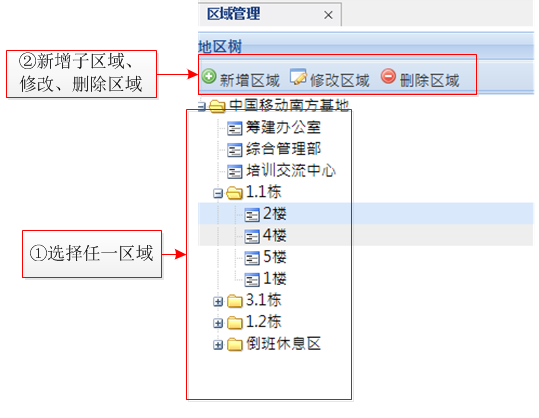

　　 ● 区域管理：区域管理是对消防器材所在的区域进行管理，包括新增、修改、删除消防器材区域。

　　 ● 区域权限管理：区域权限管理是管理员为用户分配区域的权限，除管理员(super)外，每个用户只在消防器材管理系统平台上只能看到自己权限内的区域和消防器材。

　　 ● 消防器材数据导入：消防器材数据导入是用户把Excel模板中的消防器材信息导入到消防器材管理系统平台上。

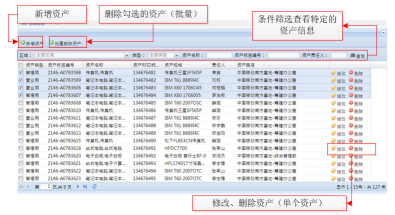

　　 ● 消防器材数据管理：消防器材数据管理是对所有消防器材数据进行管理的页面，包括增加、修改、删除消防器材信息，消防器材绑定RFID标签等功能。

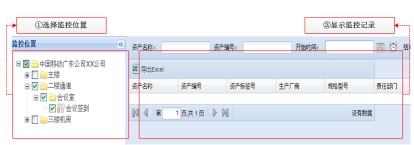

　　 3) 消防器材监控

　　消防器材监控功能能够监控实现实时监控特定位置的消防器材通过情况和查看过去的监控记录。

　　 ● 实时监控：实时监控能够查看指定监控点当前消防器材通过情况

　　 ● 监控记录：监控记录能够查看监控点的监控记录。

　　 4) 巡检管理

　　巡检管理是对消防器材巡检进行管理的功能模块，包括巡检任务管理、巡检记录和异常消防器材管理。

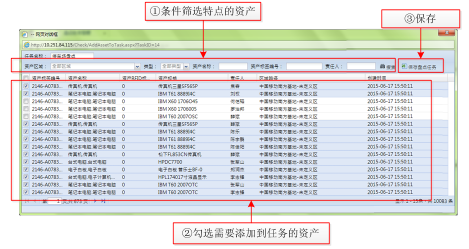

　　 ● 巡检任务管理：巡检任务功能能够新建巡检任务，为巡检任务添加或移除需要巡检的消防器材

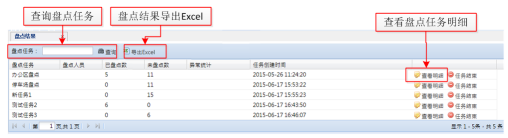

　　 ● 巡检结果管理：巡检结果页面显示所有巡检任务的巡检结果，能够查看每个巡检任务的详细情况。

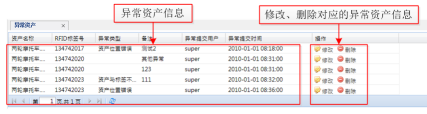

　　● 异常消防器材管理

　　● 功能描述：异常消防器材页面能够查看手持终端提交的异常消防器材信息，能够修改和删除异常消防器材信息。

六、 RFID手持机APP主要功能

　　RFID手持机APP主要功能结构如下图

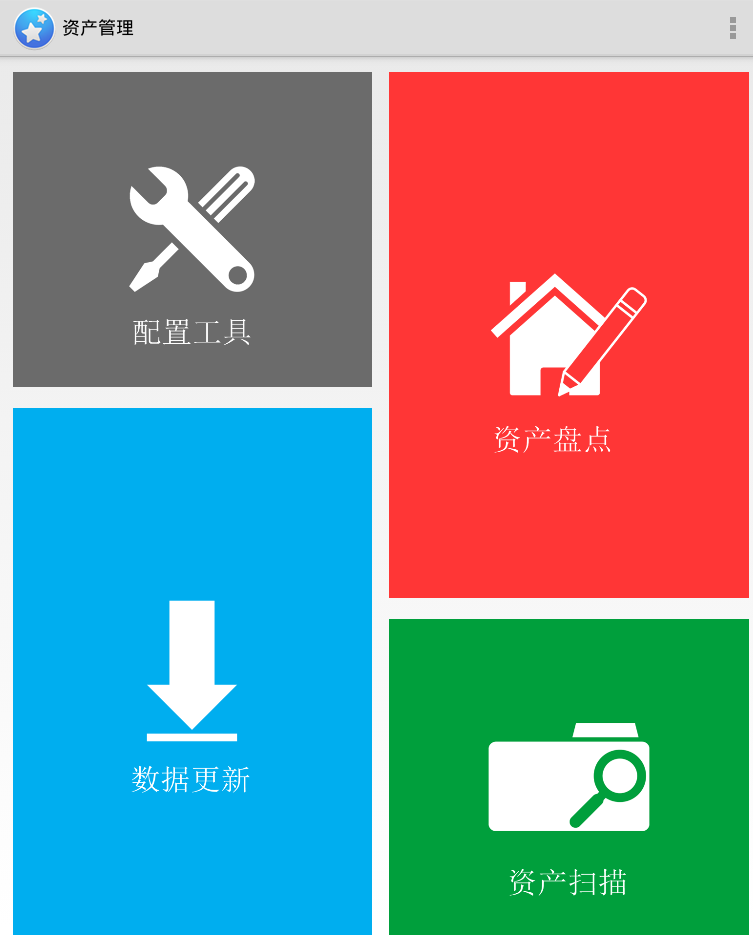

　　 1) 主界面

　　在输入正确的用户名和密码后，进入系统主页面，本软件主要有：消防器材巡检、消防器材扫描、数据关系、配置工具四个功能模块。

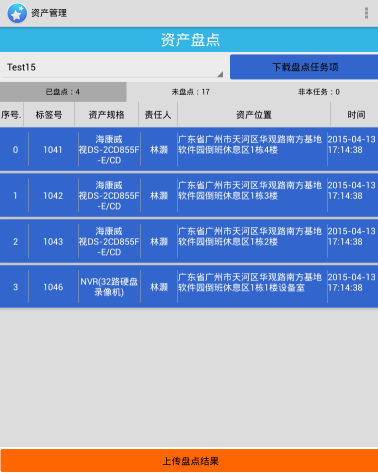

　　 2) 消防器材巡检

　　消防器材巡检功能是执行巡检任务，对巡检任务内的消防器材进行巡检的功能，在选择巡检任务后，显示已巡检和未巡检以及不在任务内消防器材，巡检完毕后可提交巡检结果到服务器。若发现消防器材存在异常情况，可把异常情况提交到服务器。

　　 3) 消防器材扫描

　　消防器材扫描功能是用于读取消防器材标签，获取对应的消防器材信息，可用于查找物品，检查异常情况等。若发现消防器材存在异常情况，可提交异常情况到服务器

　　 4) 数据更新

　　数据更新功能是使手持机从服务器下载人员、消防器材、巡检任务等数据到本地。
